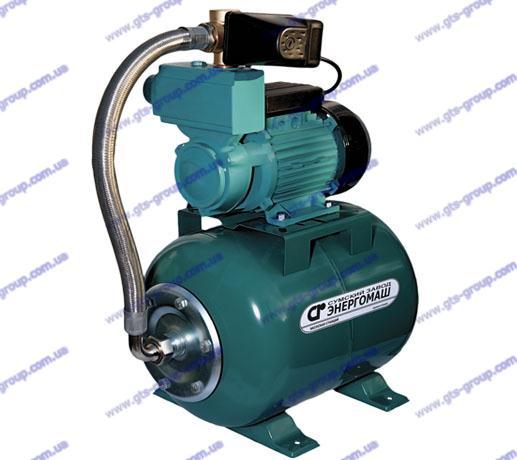

Насосные станции ЦВН-47/70 (на базе центробежных, вихревых насосов)

Станции автоматического водоснабжения серии ЦВН предназначены для подачи воды из открытых водоемов, колодцев, скважин, накопительных емкостей в системы полива и водоснабжения в автоматическом режиме. Используются в системах полива садов и огородов, автоматического водоснабжения и повышения давления, самостоятельно включаясь и отключаясь по мере расходования воды потребителями. Конструкция насосной камеры и наличие обратного клапана на входном патрубке позволяют извлекать и выталкивать воздух из перекачиваемой жидкости (камера насоса при этом должна быть заполнена водой).
Краткая техническая характеристика
- Максимальный напор до 70 м
- Максимальная объемная подача до 2,8 м3/ч (47л/мин)
- Максимальная высота всасывания 8 м (с обратным клапаном в точке забора воды)
Ограничения
-
Перекачиваемая жидкость: вода или другие жидкости, сходные с водой по плотности и химической активности
- Общая минерализация воды, не более 1500 г/м3
- Показатель pH 6,5 - 9,5
-
Содержание механических примесей, не более 20 г/м3
-
Максимальный размер частиц, не более 0,05 мм
-
Максимальная температура окружающей среды +40° С
-
Максимальная температура перекачиваемой жидкости +40° С
-
Максимальное рабочее давление: 0,6 МПа (6 бар)
Конструктивные характеристики
- Корпус насосной камеры из чугуна
- Колесо рабочее - вихревое, выполнено из латуни
- Ведущий вал из нержавеющей стали
- Уплотнение торцовое - графит/керамика
- Реле давления механическое
- Гидроаккумулятор из углеродистой или нержавеющей (-Н) стали объемом 24, 50 и 80л
- Асинхронный с короткозамкнутым ротором, закрытой конструкции, с внешней принудительной вентиляцией
- Степень защиты IР 44
- Класс изоляции В
- Однофазное исполнение с установленным в коробку выводов конденсатором
- Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском
- Частота вращения: 2850 об/мин
- Напряжение питания: 220 В, 50 Гц
- Режим работы: продолжительный
Код для заказа |
Наименование |
P1 (кВт) |
Qmaх (л\мин) |
Нmaх (м( |
Материал насосной части |
Объем бака (л) |
Материал бака |
6168 |
ЦВН-47/70-24 |
0.75 |
47 |
70 м |
чугун |
24 |
сталь |
6187 |
ЦВН-47/70-24Н |
0.75 |
47 |
70 м |
чугун |
24 |
нерж. сталь |
6188 |
ЦВН-47/70-50 |
0.75 |
47 |
70 м |
чугун |
50 |
сталь |
6189 |
ЦВН-47/70-50Н |
0.75 |
47 |
70 м |
чугун |
50 |
нерж. сталь |
6211 |
ЦВН-47/70-80 |
0.75 |
47 |
70 м |
чугун |
80 |
сталь |
6212 |
ЦВН-47/70-80Н |
0.75 |
47 |
70 м |
чугун |
80 |
нерж. сталь |
6168 |
ЦВН-47/70-24 |
0.75 |
47 |
70 м |
чугун |
24 |
сталь |
